제품 세부정보
원래 장소: 중국 허난성
브랜드 이름: Zhenglan cable
인증: CE,3C，ISO 9001:2015，ISO 14001:2005
모델 번호: RVVB, RV, RVVP, RV-90, RVS-#7641
결제 및 배송 조건
최소 주문 수량: 100미터
포장 세부 사항: 100 피트 코일 또는 사용자 정의로 다른
배달 시간: 15-30일
지불 조건: 신용장, T/T,
도체 재료: |
99.99% 무산소 구리 |
애플리케이션: |
스위치 제어에 사용 |
도체 유형: |
솔리드 / 좌초 |
정격 전압: |
450/750V |
코드 지정: |
60227 IEC 53(국제) |
유통기한: |
30년 |
국제적인: |
IEC 60227 |
모델 번호: |
BV |
도체 재료: |
99.99% 무산소 구리 |
애플리케이션: |
스위치 제어에 사용 |
도체 유형: |
솔리드 / 좌초 |
정격 전압: |
450/750V |
코드 지정: |
60227 IEC 53(국제) |
유통기한: |
30년 |
국제적인: |
IEC 60227 |
모델 번호: |
BV |
적용:

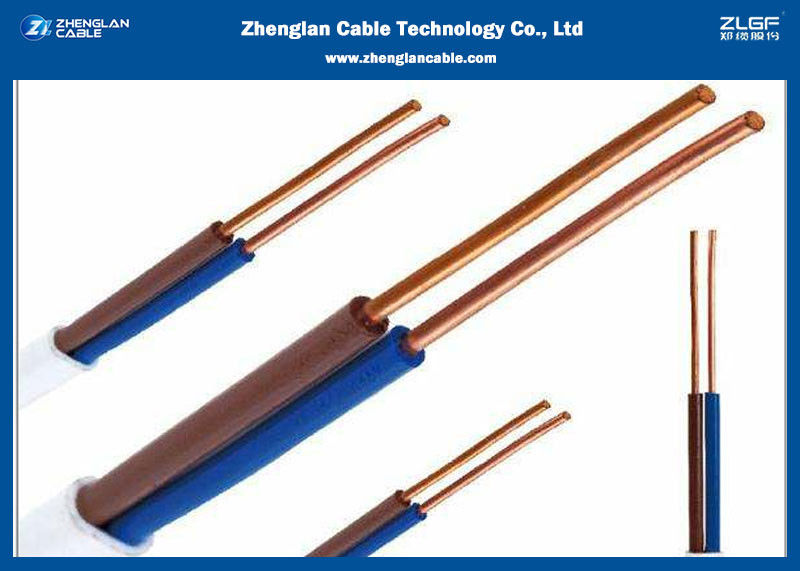

RV 케이블은 산업용 배전 분야에서 널리 사용됩니다. 특히 전자 제어 캐비닛, 배전함 및 다양한 저전압 전기 장비와 같이 더 엄격한 요구 사항이 있는 유연한 설치 장소에 적합합니다. 전력, 전기 제어 신호 및 스위칭 신호 전송에 사용할 수 있습니다. RV 전선 및 케이블은 부드러운 구조로 설계되었습니다. 도체의 굽힘 반경이 작고 습하고 기름진 설치 장소에 적합합니다.
구조적 특징
도체: 유연한 도체 클래스 5 (중국 GB/T 3956 클래스 5 또는
IEC60228 클래스 5)
절연: PVC
정격 전압 및 표준:
450/750V 60227 IEC02 또는 GB/T5023.3-2008
최소 사용 온도: - 30 C
사용 가능한 최대 서비스 온도 +70 °C, +90 °C, +105 °C
포장: 100m/롤 또는 요청에 따라
비고s: 난연성, 내화성 (운모 테이프 사용), 저연 및 할로겐 프리 또는 기타 특성 사용 가능.
ZR 케이블 (난연 케이블)은 연소 시 화염 확산을 방지하거나 지연시키는 기능을 갖도록 방염 첨가제가 혼합된 PVC 절연으로 제작된 케이블입니다.
사용 가능한 방염 등급은 3가지이며 다음과 같습니다.
A 등급 최고 수준의 난연성입니다. 즉, 케이블에 사용되는 절연재, 충진 로프, 고정(내부 쿠션) 벨트/층 및 외피 재료가 모두 난연성 재료입니다.
B 등급 절연재를 제외한 모든 재료가 난연성입니다.
C 등급 외피 재료만 난연성입니다.
NH 케이블 (내화 케이블) 은 운모 테이프 층으로 제작된 케이블입니다. 플라스틱 피복이 타버려도 내화층이 단락을 방지하는 데 도움이 됩니다. 배선 시 전선 끝의 내화층을 잘라내십시오.
LSZH, LSOH, LS0H, LSFH 또는 OHLS 케이블(저연 무할로겐 케이블)은 연소 시 유독성 및 부식성 가스 발생을 줄이는 데 도움이 되는 저연 무할로겐 프리 재료로 제작된 절연 또는 외피 케이블입니다.
방충 케이블은 흰개미가 케이블을 뜯는 것을 방지하는 재료가 혼합된 절연 또는 외피로 제작된 케이블입니다.
데이터 시트
450/750V
| 공칭 단면적(mm²) | No ./Dia. of Strand mm |
Nom. Thickness of insulation mm |
Average OD (Max.) mm |
Max. DC conductor resistance at 20℃ Ω/km |
Min. Insulating resistance at 70℃ MΩ·km |
| 1*1.5 | 30/0.25 | 0.7 | 3.5 | 13.3 | 0.010 |
| 1*2.5 | 50/0.25 | 0.8 | 4.2 | 7.98 | 0.009 |
| 1*4 | 77/0.26 | 0.8 | 4.8 | 4.95 | 0.007 |
| 1*6 | 78/0.31 | 0.8 | 6.3 | 3.30 | 0.006 |
| 1*10 | 84/0.39 | 1.0 | 7.6 | 1.91 | 0.0056 |
| 1*16 | 133/0.39 | 1.0 | 8.8 | 1.21 | 0.0046 |
| 1*25 | 189/0.41 | 1.2 | 11.0 | 0.78 | 0.0044 |
| 1*35 | 259/0.41 | 1.2 | 12.5 | 0.554 | 0.0038 |
| 1*50 | 361/0.41 | 1.4 | 14.5 | 0.386 | 0.0037 |
| 1*70 | 337/0.51 | 1.4 | 17.0 | 0.272 | 0.0032 |
