제품 세부정보
원래 장소: 중국 허난성
브랜드 이름: Zhenglan Cable
인증: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
모델 번호: 18/30KV 단일 코어 전원 케이블(장갑)
결제 및 배송 조건
최소 주문 수량: 300 미터
가격: 1-100USD/m
포장 세부 사항: 고객의 요청에 따라 목재 드럼, 목재 및 스틸 드럼
배달 시간: 12일 또는 고객의 요청에 따라
지불 조건: 신용장, T/T,
공급 능력: 60000미터/일
재료: |
CU&AL |
외피 색상: |
검정 또는 맞춤형 |
핵심: |
1코어 또는 3코어 |
케이블 마크: |
잉크 인쇄 또는 엠보싱 콘텐츠 맞춤형 |
케이블 드럼 길이: |
맞춤형 |
성격이 있는: |
STA/SWA 기갑 |
재료: |
CU&AL |
외피 색상: |
검정 또는 맞춤형 |
핵심: |
1코어 또는 3코어 |
케이블 마크: |
잉크 인쇄 또는 엠보싱 콘텐츠 맞춤형 |
케이블 드럼 길이: |
맞춤형 |
성격이 있는: |
STA/SWA 기갑 |
18/30KV MV 단심 차폐 전력 케이블, IEC 60502/60228에 따른 절연 케이블

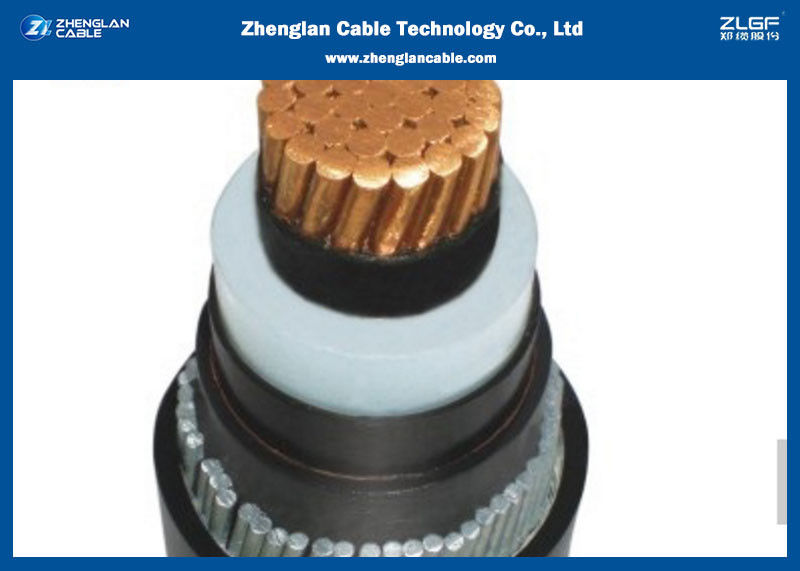

케이블 구조
도체
알루미늄 또는 구리 도체가 사용됩니다. 630mm² 이하의 도체는 원형, 압축 및 연선이며 IEC 60228 클래스 2를 준수해야 합니다. 630mm² 도체는 원형 연선 타입으로 반도전 테이프 층이 적용됩니다.
도체 스크린
이는 절연 및 절연 스크린과 함께 삼중 압출 공정으로 도체 위에 적용되는 반도전 가교 화합물의 압출 층입니다. 삼중 압출은 층 간의 오염 가능성을 제거하여 전기장 불규칙성을 유발할 수 있는 단일 고정밀 작업입니다. 신중한 재료 선택과 공정 매개변수에 대한 특별한 주의를 통해 적용 가능한 국내 또는 국제 표준에서 규정한 요구되는 박리 강도 수준으로 절연 스크린 층을 생산합니다.
절연
이는 삼중 압출 공정으로 도체 스크린 위에 적용되는 XLPE의 압출 층이며 절연 스크린과 함께 적용됩니다.
절연 스크린
이는 삼중 압출 공정으로 절연체 위에 적용되는 반도전 가교 화합물의 층입니다.
금속 스크린
이는 절연 스크린 위에 겹쳐서 나선형으로 적용되는 구리 테이프 층으로 구성됩니다. 고객 요구 사항에 따른 다른 금속 스크린 조합도 요청 시 제공될 수 있습니다.
연합
3심 케이블의 경우, 3개의 심은 폴리프로필렌(PP) 필러와 같은 비흡습성 필러로 간극을 채우고 바인더 테이프를 겹쳐서 연합합니다. 이 바인더 테이프는 PVC 또는 발포 폴리에틸렌일 수 있습니다.
내부 시스 (베딩) 차폐 케이블용
차폐 케이블용으로 연합된 심선 위에 PVC 또는 PE의 압출 층이 적용됩니다. PVC는 일반적으로 IEC 60502 Part 2에 따라 ST2 등급이고 PE는 ST7 등급입니다.
차폐
차폐 케이블의 경우, 차폐는 내부 시스 위에 나선형으로 적용됩니다. 단심 케이블의 경우 알루미늄 와이어이며, 다심 케이블의 경우 차폐는 다음 옵션 중 하나일 수 있습니다:
a) 아연 도금 강선.
b) 아연 도금 강 테이프.
외부 시스
차폐 케이블의 경우 차폐 위에 압출 층이 적용되고, 비차폐 케이블의 경우 연합된 심선 위에 적용됩니다. 외부 시스 재질은 PVC, PE, HDPE 또는 MDPE일 수 있습니다. 당사의
중전압 케이블은 일반적으로 BS 6622 또는 IEC 60502를 준수하는 빨간색 PVC 외부 시스로 공급됩니다. UV 방사선 효과 및 다양한 토양 구성과 같은 설치 고려 사항에 맞게 다른 색상도 제공될 수 있습니다. 시스 현장 테스트가 필요한 경우 흑연 코팅 외부 시스 외에 개미 방지 제형도 공급될 수 있습니다.
케이블 시스의 화재 성능
케이블은 IEC 60332 표준을 준수하는 특수 난연성 PVC 외부 시스로도 공급될 수 있습니다. BS 7211 및 BS 6724 표준 또는 기타 동등한 국제 표준에 따라 저연 할로겐 프리(LSZH) 시스로 케이블을 공급할 수도 있습니다.
18/30KV MV 단심 차폐 전력 케이블, IEC 60502/60228에 따른 절연 케이블
| 공칭 단면적 (mm²) | 공칭 절연 두께 (mm) | 차폐 크기 | 대략적인 전체 직경 및 무게 | 권장 전류 용량 (A) | |||||||||||||
| 강철 테이프 | 미세 강선 | YJV | YJY | YJV22 | YJV23 | YJV32 | YJV33 | ||||||||||
| 층 x 두께 | 직경 (mm) | 전체 직경 (mm) | 무게 (kg/km) | 전체 직경 (mm) | 무게 (kg/km) | 전체 직경 (mm) | 무게 (kg/km) | 전체 직경 (mm) | 무게 (kg/km) | 전체 직경 (mm) | 무게 (kg/km) | 전체 직경 (mm) | 무게 (kg/km) | 지중 매설 | 공기 중 | ||
| 50 | 8 | 2 x 0.5 | 2.5 | 68.3 | 4466 | 68.3 | 4167 | 74.1 | 6241 | 74.1 | 5906 | 78.8 | 9319 | 78.8 | 8940 | 219 | 216 |
| 70 | 8 | 2 x 0.5 | 2.5 | 72.2 | 5305 | 72.2 | 4979 | 78 | 7179 | 78 | 6815 | 82.7 | 10442 | 82.7 | 10032 | 269 | 269 |
| 95 | 8 | 2 x 0.5 | 2.5 | 75.9 | 6272 | 75.9 | 5918 | 82.1 | 8313 | 82.1 | 7907 | 86.6 | 11668 | 86.6 | 11227 | 321 | 325 |
| 120 | 8 | 2 x 0.8 | 3.15 | 79.2 | 7212 | 79.2 | 6831 | 86.8 | 10222 | 86.8 | 9780 | 90.1 | 12867 | 90.1 | 12395 | 364 | 374 |
| 150 | 8 | 2 x 0.8 | 3.15 | 82.9 | 8326 | 82.9 | 7915 | 90.5 | 11471 | 90.5 | 10997 | 93.8 | 14266 | 93.8 | 13761 | 409 | 425 |
| 185 | 8 | 2 x 0.8 | 3.15 | 86.6 | 9582 | 86.6 | 9140 | 94.6 | 12949 | 94.6 | 12427 | 97.9 | 15829 | 97.9 | 15275 | 461 | 485 |
| 240 | 8 | 2 x 0.8 | 3.15 | 92.3 | 11565 | 92.3 | 11068 | 100.3 | 15146 | 100.3 | 14577 | 103.6 | 18246 | 103.6 | 17644 | 534 | 569 |
| 300 | 8 | 2 x 0.8 | 3.15 | 97 | 13611 | 97 | 13067 | 105.3 | 17438 | 105.3 | 16811 | 108.6 | 20663 | 108.6 | 20001 | 601 | 651 |
| 400 | 8 | 2 x 0.8 | 3.15 | 104.5 | 17014 | 104.5 | 16391 | 112.9 | 21155 | 112.9 | 20450 | 116.2 | 24616 | 116.2 | 23876 | 683 | 753 |
Zhenglan 케이블을 선택하는 이유:
