제품 세부 정보
원래 장소: 중국
브랜드 이름: Zhenglan cable
인증: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
모델 번호: 격리되는 0.6/1kV 산소 자유로운 구리 지휘자, XLPE,
지불 및 배송 조건
최소 주문 수량: 협상 가능
가격: 협상 가능
포장 세부 사항: 고객의 요구로 나무로 되는 드럼, 나무 및 스틸 드럼,
배달 시간: 7-10 근무일
지불 조건: L/C, T/T, , 웨스턴 유니온
재료: |
CU |
애플리케이션: |
발전소 |
격리: |
XLPE |
칼집: |
PVC |
갑옷: |
SWA/STA |
기준: |
IEC60502, IEC, 학사, UL, JIS |
재료: |
CU |
애플리케이션: |
발전소 |
격리: |
XLPE |
칼집: |
PVC |
갑옷: |
SWA/STA |
기준: |
IEC60502, IEC, 학사, UL, JIS |

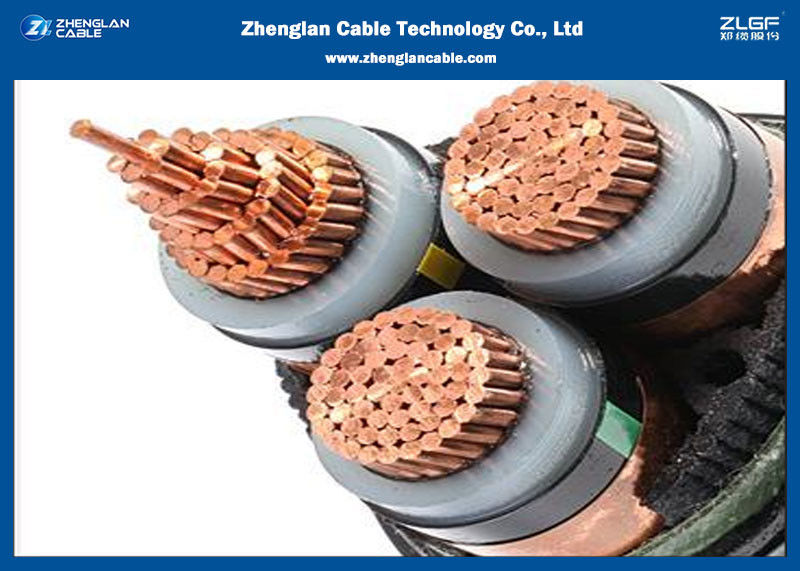

고품질 0.6/1kV 무산소 구리(Al) 도체, XLPE 절연, PVC 피복 전력 케이블(N2XY/NA2XY)
응용 분야
실내, 터널, 케이블 트렌치 및 파이프에 매설, 느슨한 토양에 매설 가능하며, 케이블은 기계적 외부 힘을 견딜 수 없습니다. 단심 케이블은 자기 파이프에 매설할 수 없습니다. 발전소, 산업, 개폐 장치 및 도시 전력 공급 네트워크에 사용됩니다.
표준
IEC 60502-1, IEC 60228에 따른 기본 설계
중국: GB/T 12706.2-2008
요청 시 BS7870, DIN 및 ICEA와 같은 기타 표준
케이블 구조
| 도체 | 도체는 IEC 60228에 따라 일반 또는 금속 코팅 연동 구리 또는 일반 알루미늄의 Class 1 또는 Class 2, 또는 일반 또는 금속 코팅 구리의 Class 5여야 합니다. |
| 도체 모양 | 원형 연선 또는 압축 원형 연선 |
| 외관 모양 | 원형 |
| 절연 | XLPE 절연 재료 및 두께는 IEC 60502-1에 따라 90°C 연속 작동으로 평가됩니다. |
| 피복 재료 | IEC 60502-1에 따른 압출 PVC Type ST1/ST2. IEC 60332-3-22, IEC 60332-3-23 및 IEC 60332-3-24의 난연성 시험 요구 사항을 준수하기 위해 특수 난연성 PVC 외피로 공급될 수 있으며, 할로겐 프리 재료는 IEC60754-1/2 및 IEC 60684-2를 준수합니다. |
특성
XLPE 절연 전력 케이블은 기계적 강도, 노화, 환경 스트레스 및 내화학성을 특징으로 하며, 장기간 고온 조건에서 작동할 수 있습니다.
전기적 특성/작동 조건
| 정격 전압 Uo/U (Um) | 600/1000V, BS5467 |
| 설치 온도 | 최소: 0°C, 최대: 60°C |
| 설치 유형 | 옥외 직접 매설 |
| 작동 온도 | 최대: 90°C. |
| 단락 최대 도체 온도: | 250°C. |
| 최소 굽힘 반경 | 다심 비장갑 케이블의 경우 케이블 O.D의 15배 |
포장 세부 정보
1. 표준 해상 운송 드럼(나무 드럼, 나무 강철 드럼, 강철 드럼)을 사용할 수 있습니다.
2. 드럼 크기는 맞춤 설정하거나 최대 컨테이너 적재 크기를 충족할 수 있습니다.
3. 드럼 전체 직경은 1미터에서 2.5미터까지 가능합니다.
4. 고객 요구 사항에 따라 특정 길이로 플라스틱 테이프 또는 나일론 플라스틱 테이프로 감아 롤로 포장됩니다.
| 공칭 단면 | 도체 직경(근사치) | 공칭 절연 두께 | 공칭 피복 두께 | 전체 직경(근사치) |
| mm^2 | mm | mm | mm | mm |
| 3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
| 3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
| 3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
| 3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
| 3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
| 3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
| 3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
| 3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
| 3x50 | 8 | 1 | 1.8 | 25.1 |
| 3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
| 3x95 | 11 | 1.1 | 2 | 32.4 |
| 3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
| 3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
| 3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
| 3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
| 3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
| 3x400 | 22.6 | 2 | 3 | 63.3 |
