제품 세부정보
원래 장소: 중국 허난성
브랜드 이름: Zhenglan cable
인증: CCC,ISO 9001,CE...
모델 번호: 기갑 케이블
결제 및 배송 조건
최소 주문 수량: 협상 가능
가격: 협상 가능
포장 세부 사항: 고객의 요청에 따라 나무로 되는 드럼, 나무 및 강철 드럼
배달 시간: 10-15일
지불 조건: t/t, l/c,
재료: |
CU/AL |
격리: |
PVC/XLPE |
외피 색상: |
검정 또는 맞춤형 |
핵심: |
4 |
성격이 있는: |
기갑 |
재킷: |
PVC |
기갑: |
STA/SWA |
방패: |
구리 테이프 |
재료: |
CU/AL |
격리: |
PVC/XLPE |
외피 색상: |
검정 또는 맞춤형 |
핵심: |
4 |
성격이 있는: |
기갑 |
재킷: |
PVC |
기갑: |
STA/SWA |
방패: |
구리 테이프 |

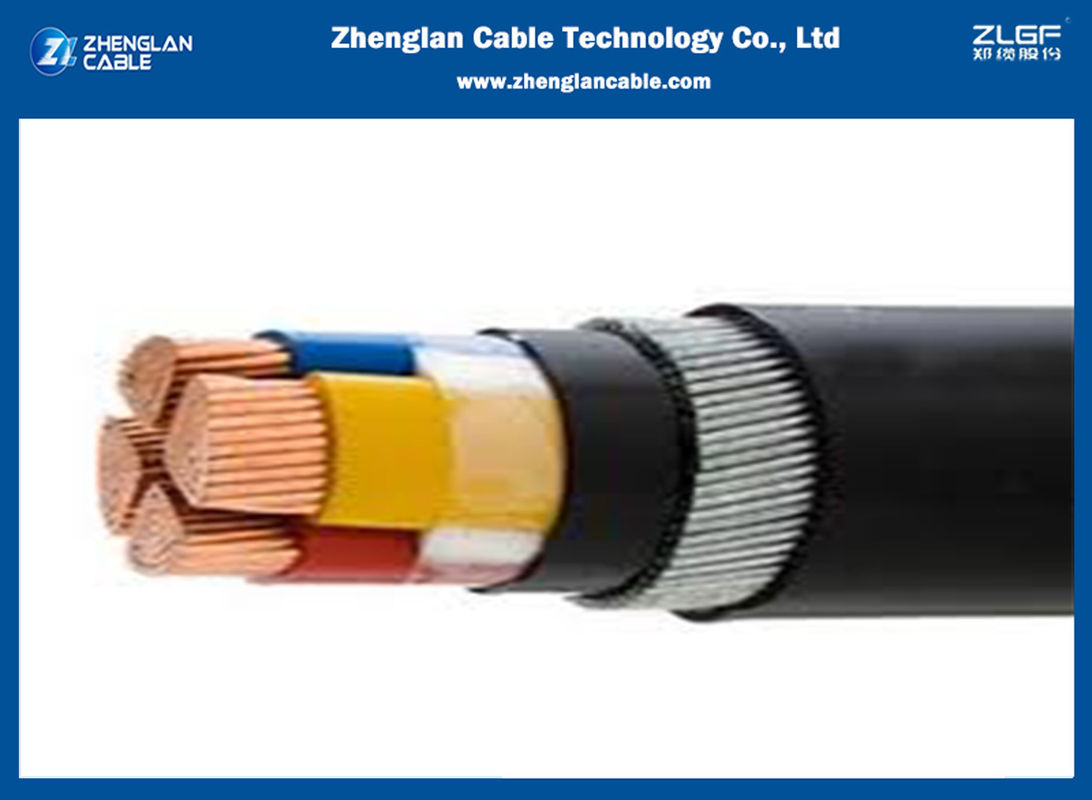

4*300sqmm STA 장갑 XLPE 절연 36KV MV 전력 케이블 ISO 9001
1 적용:
3심 케이블은 정격 전압 Uo/U가 3.6/6.6KV에서 18/30KV이고 주파수가 50Hz인 전기 전력 분배용으로 설계되었습니다.
주로 발전소, 실내 및 케이블 덕트, 실외, 지하 및 수중 설치에 적합하며 산업, 스위치보드 및 발전소용 케이블 트레이 설치에도 적합합니다.
2 표준:IEC60502-2 표준
3 구조:
도체: IEC 60228/BS 6360을 준수하는 일반 연동 구리 또는 알루미늄.
내부층: 반도전성 도체 스크린
절연: XLPE (가교 폴리에틸렌)
외부층: 반도전성 코어 스크린
금속 스크린: 구리 테이프 스크린 또는 구리선 스크린
내부 시스: 폴리염화비닐 (PVC) 베딩 재료
장갑: 강선 장갑
외부 시스: 폴리염화비닐 (PVC) 컴파운드 또는 중밀도 폴리에틸렌 (MDPE)
4 기술 데이터
| 정격 전압 UO/U | 작동 전압 (UM) | 시험 전압 (RMS) |
| 3.8/6.6KV | 7.2KV | 13.3KV |
| 6/10KV | 12KV | 21KV |
| 8.7/15KV | 17.5KV | 30.45KV |
| 12/20KV | 24KV | 42KV |
| 18/30KV | 36KV | 63KV |
| 케이블의 공칭 단면적 | 구리선 스크린의 최소 단면적 | 20°C에서의 구리선 스크린의 DC 저항 |
| mm2 | mm2 | Ω |
| 최대 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| 작동 온도 | 최대 90°C |
| 온도 범위 | -5°C (PVC 또는 LSZH 시스); -20°C (PE 시스) |
| 단락 온도 | 250°C (단락 지속 시간 최대 5초) |
| 굽힘 반경 | 15 x OD |
색상 코드:
| 색상 코드 (1): | |
| 1 코어 | 빨강 또는 검정 |
| 2 코어 | 빨강, 검정 |
| 3 코어 | 빨강, 노랑, 파랑 |
| 4 코어 | 빨강, 노랑, 파랑, 검정 |
| 5 코어 | 빨강, 노랑, 파랑, 검정, 녹색 |
5 데이터 시트
| 3심 18/30KV (UM=36KV) | ||||||||
| 공칭 단면적 | 공칭 절연 두께 | 구리 테이프의 공칭 두께 | 공칭 베딩 두께 | 공칭 장갑선 직경 | 공칭 시스 두께 | 대략적인 전체 직경 | 대략적인 무게 | |
| CU | AL | |||||||
| MM² | MM | MM | MM | MM | MM | MM | KG/KM | |
| 50 | 8.0 | 0.1 | 1.8 | 3.15 | 3.4 | 79 | 10620 | 9680 |
| 70 | 8.0 | 0.1 | 1.8 | 3.15 | 3.5 | 82.5 | 11840 | 10440 |
| 95 | 8.0 | 0.1 | 1.9 | 3.15 | 3.6 | 86.4 | 13200 | 11350 |
| 120 | 8.0 | 0.1 | 2 | 3.15 | 3.7 | 89.9 | 14520 | 12190 |
| 150 | 8.0 | 0.1 | 2 | 3.15 | 3.8 | 93.6 | 16070 | 13280 |
| 185 | 8.0 | 0.1 | 2.1 | 3.15 | 3.9 | 97.3 | 17710 | 14090 |
| 240 | 8.0 | 0.1 | 2.2 | 3.15 | 4.1 | 103.2 | 20370 | 15460 |
| 300 | 8.0 | 0.1 | 2.3 | 3.15 | 4.3 | 108.2 | 22980 | 17210 |
| 400 | 8.0 | 0.1 | 2.4 | 3.15 | 4.5 | 116.8 | ||
