제품 세부 정보
원래 장소: 중국 허난성
브랜드 이름: Zhenglan Cable
인증: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
모델 번호: ACSR 베어 도체
지불 및 배송 조건
최소 주문 수량: 협상 가능
가격: Negotiable
포장 세부 사항: 나무 드럼, 나무 및 강철 드럼, 고객의 요청으로
배달 시간: 10 일
지불 조건: T/T, L/C, 웨스턴 유니온
재료: |
알루미늄과 강철 |
외피 색상: |
없음 |
핵심: |
맞춤형 |
케이블 드럼 길이: |
맞춤형 |
캐릭터: |
베어 도체 |
전체 면적: |
18.7~1211 |
패키지: |
나무로 되는 드럼 또는 나무로 되는 & 강철 드럼 |
HS 코드: |
7614100000 |
재료: |
알루미늄과 강철 |
외피 색상: |
없음 |
핵심: |
맞춤형 |
케이블 드럼 길이: |
맞춤형 |
캐릭터: |
베어 도체 |
전체 면적: |
18.7~1211 |
패키지: |
나무로 되는 드럼 또는 나무로 되는 & 강철 드럼 |
HS 코드: |
7614100000 |

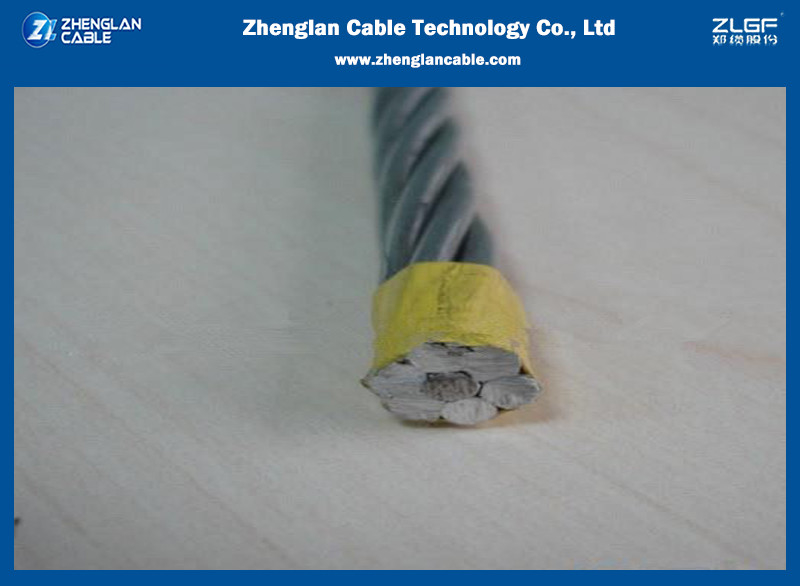

중국 제조업체 TURKEY/SPARROW전송 케이블 ASTM B232-1992 ACSR 벌거벗은 지휘자 머리 위 전력선
애플리케이션
ACSR 도체는 장거리 전력 전송에 널리 사용되며, 강철 코어의 강도와 알루미늄의 결합된 경량 및 높은 전도성은 어떤 대안보다 더 높은 장력, 더 적은 처짐 및 더 긴 스팬을 가능하게 합니다.
기준
BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110 표준에 따른 기본 설계.
건설
ACSR 도체는 동심원 층으로 꼬인 알루미늄 및 아연 도금 강철의 여러 와이어로 형성됩니다. 알루미늄 1350 와이어와 강철 코어는 중심 와이어 주위에 동심으로 꼬이고 나선형으로 감겨 있습니다.
알루미늄과 강철의 상대적 비율을 다양화함으로써 특정 응용 분야에 필요한 특성에 도달할 수 있습니다.강철 함량을 증가시켜 더 높은 UTS를 얻을 수 있고 알루미늄 함량을 증가시켜 더 높은 전류 전달 용량을 얻을 수 있습니다.
기술 데이터
| 전선 수 | 탄력성 모듈 | 선형 팽창 계수 | |||
| 알 | 강철 | kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
명세서:
| 코드 네임 | 크기 | 연선의 번호/직경 | 약전체 직경 | 약무게 | 코드 네임 | 크기 | 연선의 번호/직경 | 약전체 직경 | 약무게 | ||
| AWG 또는 MCM | 알류미늄 | 강철 | AWG 또는 MCM | 알류미늄 | 강철 | ||||||
| 번호/mm | 번호/mm | mm | kg/km | 번호/mm | 번호/mm | mm | kg/km | ||||
| 칠면조 | 6 | 6/1.68 | 1/1.68 | 5.04 | 54 | 찌르레기 | 715.5 | 26/4.21 | 7/3.28 | 26.68 | 1466 |
| 백조 | 4 | 6/2.12 | 1/2.12 | 6.36 | 85 | 붉은 날개 | 715.5 | 30/3.92 | 19/2.35 | 27.43 | 1653 |
| 백조 | 4 | 7/1.96 | 1/2.61 | 6.53 | 100 | 세 개 한 세트 | 795 | 45/3.38 | 7/2.25 | 27.03 | 1333 |
| 참새 | 2 | 6/2.67 | 1/2.67 | 8.01 | 136 | 콘도르 | 795 | 54/3.08 | 7/3.08 | 27.72 | 1524 |
| 스파레이트 | 2 | 7/2.47 | 1/3.30 | 8.24 | 159 | 뻐꾸기 | 795 | 24/4.62 | 7/3.08 | 27.74 | 1524 |
