제품 세부정보
원래 장소: 중국 허난성
브랜드 이름: Zhenglan Cable
인증: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
모델 번호: Armored/unarmored 전원 케이블 3core MV 구리 케이블 XLPE 절연 전원 케이블 IEC60502-2
결제 및 배송 조건
최소 주문 수량: 1000M
가격: 협상 가능
포장 세부 사항: 고객의 요청에 따라 나무로 되는 드럼, 나무 및 강철 드럼
배달 시간: 대량 주문의 경우 15일 근무일
지불 조건: 신용장, T/T,
공급 능력: 30000m/일
재료: |
CU |
외피 색상: |
검은색 |
핵심: |
3 |
케이블 드럼 길이: |
요구에 따라서 |
성격이 있는: |
무장하지 않은 |
사양: |
cu/sc/xlpe/sc/cts/sta/pvc |
이름: |
Armored/unarmored 전원 케이블 3core MV 구리 케이블 XLPE 절연 전원 케이블 IEC60502-2 |
참조 표준: |
IEC60502-2 |
재료: |
CU |
외피 색상: |
검은색 |
핵심: |
3 |
케이블 드럼 길이: |
요구에 따라서 |
성격이 있는: |
무장하지 않은 |
사양: |
cu/sc/xlpe/sc/cts/sta/pvc |
이름: |
Armored/unarmored 전원 케이블 3core MV 구리 케이블 XLPE 절연 전원 케이블 IEC60502-2 |
참조 표준: |
IEC60502-2 |
Armored/unarmored 3심 MV 구리 케이블 XLPE 절연 전력 케이블 IEC60502-2
적용 분야:
Armored/unarmored 3심 MV 구리 케이블 XLPE 절연 전력 케이블 IEC60502-2는 정격 전압 Uo/U가 3.6/6kV ~ 26/35kV이고 주파수가 50Hz인 전기 동력 분배용으로 설계되었습니다. 이 케이블은 주로 발전소, 실내 및 케이블 덕트, 실외, 지하 및 수중 설치에 적합하며, 산업, 스위치보드 및 발전소의 케이블 트레이 설치에도 적합합니다.
표준:
IEC 60502 Part 2(3.6/6KV ~ 18/30KV)
케이블 구조
당사는 6kV 이하용 XLPE 절연 케이블 및 최대 35kV 전압용 XLPE 절연 케이블 제조에 필요한 고도로 전문화된 설비, 최첨단 연구 시설 및 세심한 품질 관리 절차를 채택하고 있습니다.
도체
알루미늄 또는 구리 도체가 사용됩니다. 도체는 원형, 압축 및 연선이며 IEC 60228 클래스 2를 준수해야 합니다.
도체 스크린
이는 절연체 및 절연체 스크린과 함께 삼중 압출 공정으로 도체 위에 적용되는 반도체 가교 화합물의 압출층입니다. 삼중 압출은 레이어 간의 오염 가능성을 제거하여 전기장에서 불규칙성을 유발할 수 있는 단일 고정밀 작업입니다. 신중한 재료 선택과 공정 매개변수에 대한 특별한 주의를 통해 적용 가능한 국내 또는 국제 표준에 명시된 요구되는 박리 강도 수준을 가진 절연체 스크린 레이어를 생산합니다.
절연
이는 삼중 압출 공정으로 도체 스크린 위에 적용되는 XLPE의 압출층이며 도체 스크린 및 절연체 스크린과 함께 적용됩니다.
절연 스크린
이는 삼중 압출 공정으로 절연체 위에 적용되는 반도체 가교 화합물 층입니다.
금속 스크린
이는 절연체 스크린 위에 겹쳐서 나선형으로 적용되는 구리 테이프 층으로 구성됩니다. 고객의 요구 사항에 따른 다른 금속 스크린 조합도 요청 시 제공될 수 있습니다.
연합
3심 케이블의 경우, 3개의 심선은 폴리프로필렌(PP) 필러와 같은 비흡습성 필러로 간극을 채우고 바인더 테이프를 겹쳐서 연합합니다. 이 바인더 테이프는 PVC 또는 발포 폴리에틸렌일 수 있습니다.
외부 피복
장갑 케이블의 경우 장갑 위에, 비장갑 케이블의 경우 연합된 심선 위에 압출층이 적용됩니다. 외부 피복 재질은 PVC, PE, HDPE 또는 MDPE일 수 있습니다. 당사의
중전압 케이블은 일반적으로 BS 6622 또는 IEC 60502를 준수하는 빨간색 PVC 외부 피복으로 공급됩니다. UV 방사선 효과 및 다양한 토양 구성과 같은 다양한 설치 고려 사항에 맞게 다른 색상을 제공할 수 있습니다. 피복의 현장 테스트가 필요한 경우 흑연 코팅 외부 피복 외에 방개미 제형도 공급할 수 있습니다.
화재 성능 에 케이블 피복
케이블은 IEC 60332 표준을 준수하는 특수 난연성 PVC 외부 피복으로도 공급될 수 있습니다. BS 7211 및 BS 6724 표준 또는 기타 동등한 국제 표준에 따라 저연 할로겐 프리(LSZH) 피복 케이블도 공급할 수 있습니다.
Armored/unarmored 3심 MV 구리 케이블 XLPE 절연 전력 케이블 IEC60502-2 기술 매개변수
| 3심 6/10KV (Um=12KV) | 비장갑 케이블 | 강선 장갑 케이블 | ||||||||||
| 공칭 단면적 | 근사 중량 | 근사 중량 | ||||||||||
| 공칭 절연 두께 | 금속 스크린 면적 | 공칭 피복 두께 | 근사 외경 | 공칭 베딩 두께 | 장갑선 크기 | 공칭 피복 두께 | 근사 외경 | |||||
| CU | AL | CU | AL | |||||||||
| mm² | mm | mm² | mm | mm | kg/km | mm | mm | mm | mm | kg/km | ||
| 16 | 3.4 | 16 | 2.2 | 35.6 | 1410 | 1110 | 1.2 | 2 | 2.4 | 42.4 | 3000 | 2700 |
| 25 | 3.4 | 16 | 2.3 | 38.7 | 1800 | 1320 | 1.3 | 2.5 | 2.5 | 46.7 | 3900 | 3430 |
| 35 | 3.4 | 16 | 2.3 | 41.1 | 2170 | 1500 | 1.3 | 2.5 | 2.6 | 49.3 | 4430 | 3770 |
| 50 | 3.4 | 16 | 2.4 | 44.2 | 2630 | 1730 | 1.4 | 2.5 | 2.7 | 52.6 | 5080 | 4190 |
| 70 | 3.4 | 16 | 2.6 | 48.3 | 3400 | 2110 | 1.5 | 2.5 | 2.8 | 56.9 | 6050 | 4750 |
| 95 | 3.4 | 16 | 2.7 | 52.4 | 4310 | 2510 | 1.5 | 2.5 | 2.9 | 61.2 | 7180 | 5380 |
| 120 | 3.4 | 16 | 2.8 | 56.9 | 5150 | 2890 | 1.6 | 2.5 | 3 | 65.9 | 8230 | 5960 |
| 150 | 3.4 | 25 | 2.9 | 60.3 | 6100 | 3300 | 1.7 | 2.5 | 3.1 | 69.6 | 9380 | 6580 |
| 185 | 3.4 | 25 | 3 | 64.5 | 7310 | 3810 | 1.7 | 3.15 | 3.3 | 75.4 | 11610 | 8110 |
| 240 | 3.4 | 25 | 3.2 | 71.2 | 9290 | 4680 | 1.8 | 3.15 | 3.5 | 82.5 | 14110 | 9510 |
| 300 | 3.4 | 25 | 3.3 | 76.6 | 11240 | 5450 | 1.9 | 3.15 | 3.7 | 88.3 | 16420 | 10630 |
| 400 | 3.4 | 35 | 3.6 | 83.2 | 14040 | 6660 | 2 | 3.5 | 3.9 | 96 | 20620 | 12880 |
| 500 | 3.4 | 35 | 3.7 | 90.2 | 17830 | 8450 | 2.1 | 3.5 | 4 | 103.2 | 25090 | 16530 |
| 630 | 3.4 | 35 | 3.9 | 98.9 | 20030 | 10895 | 2.2 | 3.5 | 4.1 | 112.1 | 30880 | 19670 |

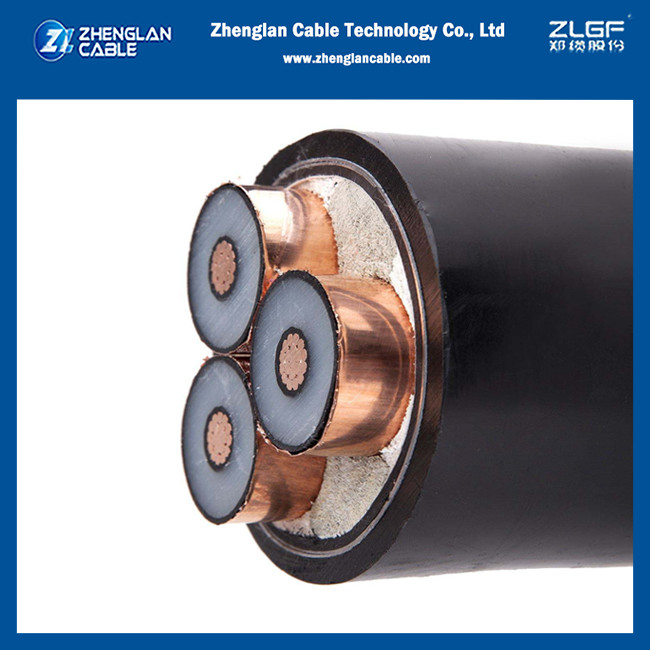

Armored/unarmored 3심 MV 구리 케이블 XLPE 절연 전력 케이블 IEC60502-2 이미지
포장
케이블 테스트
Zhenglan Cable Technology Co., Ltd. 소개
Zhenglan Cable Technology CO., Ltd.는 이전의 HENAN Zhengzhou Cable Co., Ltd.로 알려져 있으며, 중국 전선 및 케이블 산업의 대규모 핵심 기업 중 하나입니다. 회사의 등록 자본은 약 4백만 6천 위안이며 본사는 정저우 고속철도역 그린랜드 센터(페트로나스 트윈 타워) 남쪽 타워 49층에 위치하고 있습니다. 공장은 우즈 산업 지역의 정저우 케이블 과학 기술 산업 단지에 위치하고 있습니다. 이는 첨단 연구 개발 기술과 생산 기술을 통합한 현대 산업 단지입니다.
Zhenglan Cable을 선택하는 이유:
자주 묻는 질문
1. 귀사는 공장입니까, 아니면 무역 회사입니까?
공장, 중국에서 20년 이상
2. 샘플을 받는 데 얼마나 걸립니까?
운송료를 지불하고 확인된 파일을 보내주시면 샘플은 3-7일 이내에 배송 준비가 됩니다. 샘플은 특송으로 보내지며 3~7일 내에 도착합니다. 계정이 없는 경우 자체 특송 계정을 사용하거나 선불로 지불할 수 있습니다.
3. 지불 조건은 무엇입니까?
일반적으로 T/T 30% 예금, 배송 전 70% 잔액을 주요 지불 조건으로 수락하며, 다른 지불도 협상 가능합니다. Alibaba의 무역 보증도 가능합니다.
4. 배송 시간은 어떻게 됩니까?
샘플 주문은 3~5일이 소요됩니다. 정식 주문은 수량에 따라 다릅니다. 일반적으로 결제 후 7-30일이 소요됩니다.
5. MOQ는 무엇입니까?
일반적으로 중전압 전력 케이블의 MOQ는 1000m입니다.
