제품 세부정보
원래 장소: 중국
브랜드 이름: Zhenglan Cable
인증: 3C，ISO 9001:2015，ISO 14001:2005
모델 번호: 빨강 검은 6mm2 태양 전선 10 AWG XLPO 단열재 PV 태양 케이블
결제 및 배송 조건
최소 주문 수량: 5000 미터 단색
가격: 협상 가능
포장 세부 사항: 1000m/drum
배달 시간: 7-15 일
지불 조건: 전신환, L/C (신용장),, 웨스턴 유니온
공급 능력: 80000m/day
재료: |
주석 도금된 구리 |
격리: |
교차하는 링크드인 폴리올레핀 |
외부 칼집: |
교차하는 링크드인 폴리올레핀 |
크기: |
6mm2 |
기준: |
EN50618, EN50332-1 |
전압: |
DC 1.5KV |
재료: |
주석 도금된 구리 |
격리: |
교차하는 링크드인 폴리올레핀 |
외부 칼집: |
교차하는 링크드인 폴리올레핀 |
크기: |
6mm2 |
기준: |
EN50618, EN50332-1 |
전압: |
DC 1.5KV |
빨간색 검은색 6mm2 태양광 와이어 10 AWG XLPO 절연 PV 태양광 케이블:
태양광 케이블은 광발전 시스템의 상호 연결 케이블입니다. 태양광 케이블은 태양광 패널과 광발전 시스템의 다른 전자 부품을 연결합니다. 태양광 케이블은 UV 및 내후성으로 설계되었습니다. 넓은 온도 범위에서 사용할 수 있으며 일반적으로 실외에 설치됩니다.
케이블 구조:
도체:BS EN 60228:2005 cl. 5에 따른 주석 도금 구리 연선 도체.
절연:UV 저항성, 가교, 할로겐 프리, 난연 화합물
코어 식별:빨간색, 검은색
외피:UV 저항성, 가교, 할로겐 프리, 난연 화합물
케이블 색상:빨간색, 검은색
포장 스타일: 100미터/롤, 200미터/롤, 500미터/드럼, 1000미터/드럼, 또는 고객 요구 사항에 따라 맞춤 설정 가능
빨간색 검은색 6mm2 태양광 와이어 10 AWG XLPO 절연 PV 태양광 케이블 특성:
정격 전압 Uo/U AC: 1000/1000V DC: 1500/1500V
최대 전압 (Umax) 1800V 시험 전압 6.5kV AC
온도 정격 고정: -40°C ~ +90°C
최소 굽힘 반경 5 x 전체 직경
최대 도체 온도 +120°C (20000시간)
IEC/EN 60332-1-2에 따른 난연성
IEC/EN 60754-1/2, IEC/EN 61034-1/2, EN 50267-2-2에 따른 저연 무할로겐 EN 60811-403, EN 50396, EN ISO 4892-1/3에 따른 오존 및 UV 저항성
DC 연결:
개별 모듈은 케이블을 사용하여 연결되어 PV 발전기를 형성합니다. 모듈 케이블은 발전기 정션 박스에 와이어로 연결되고, 주 DC 케이블은 발전기 정션 박스와 인버터를 연결합니다. 접지 고장 및 단락 위험을 제거하기 위해 각 이중 절연 양극 및 음극 케이블은 분리됩니다.
| 정격 전압 | (DC):1.5KV (AC):1.0/1.0KV |
| 완성된 케이블에 대한 전압 시험 | (AC):6.5KV(DC):15KV,5MIN |
| 주변 온도 | -40°C~+90°C |
| 내열성 특성 |
+120°C,2000h 파단 신장률≥50% |
| 수명 | >25 (-40°C~+90°C) |
| 단락 시 허용 온도 참조 | 200°C,5 (S) |
| 굽힘 반경 | ≥4×φ (D<8M),≥6×φ (D≥8MM) |
| 산 및 알칼리 용액에 대한 내성 | EN60811-404 |
| 저온 굽힘 시험 | EN60811-504 |
| 내후성/UV 저항성 | HD605/A1 |
| 완성된 케이블에 대한 오존 저항성 | EN50396 |
| 화재 조건에서의 시험 | EN60332-1-2 |
빨간색 검은색 6mm2 태양광 와이어 10 AWG XLPO 절연 PV 태양광 케이블 사양:
| 구조 | 도체 구조 | 도체 외경 | 케이블 외경 | 저항 최대. | 60°C에서의 전류 운반 능력 |
| mm² | nxmm | mm | mm | Ω/Km | A |
| 1X1.5 | 30X0.25 | 1.58 | 4.60 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 | 55 |
| 1X6.0 | 84X0.283 | 3.06 | 6.30 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 | 218 |

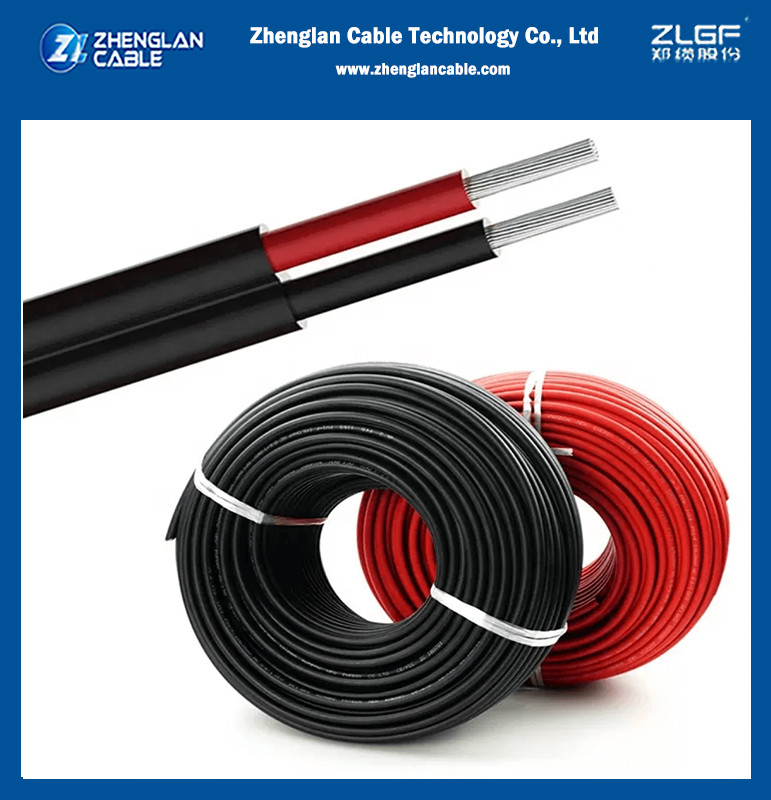

빨간색 검은색 6mm2 태양광 와이어 10 AWG XLPO 절연 PV 태양광 케이블 이미지:
