제품 세부정보
원래 장소: 중국 허난성
브랜드 이름: Zhenglan cable
인증: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
모델 번호: 비용 효율적인 알루미늄 지하 전원 케이블 6-35kV XLPE 절연 STA 기갑 - 중전압 지하 케이블
결제 및 배송 조건
최소 주문 수량: 1500 미터
가격: USD 1- USD 200
포장 세부 사항: 고객의 요청에 따라 나무로 되는 드럼, 나무 및 강철 드럼
배달 시간: 7-10 영업일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 100000 미터
재료: |
구리 |
격리: |
XLPE |
핵심: |
3코어, 1코어 |
케이블 마크: |
잉크 인쇄 |
금속 스크린: |
구리 테이프 스크린 |
성격이 있는: |
강철 와이어 장갑, 강철 테이프 장갑 |
외부 칼집: |
일반 PVC 또는 난연성 PVC |
외피 색상: |
검정 또는 맞춤형 |
재료: |
구리 |
격리: |
XLPE |
핵심: |
3코어, 1코어 |
케이블 마크: |
잉크 인쇄 |
금속 스크린: |
구리 테이프 스크린 |
성격이 있는: |
강철 와이어 장갑, 강철 테이프 장갑 |
외부 칼집: |
일반 PVC 또는 난연성 PVC |
외피 색상: |
검정 또는 맞춤형 |
이 알루미늄 도체 중압 지하 전력 케이블은 신뢰성과 성능을 저하시키지 않으면서 매우 비용 효율적인 전력 분배 솔루션을 제공합니다. 연선 알루미늄 도체, XLPE 절연 및 강대 아머(STA) 구조를 특징으로 하는 이 케이블은 기계적 보호가 필요하지만 무게와 비용이 중요한 고려 사항인 다양한 지하 및 실내 응용 분야를 위해 설계되었습니다. 성능과 경제성의 최적 균형을 추구하는 대규모 인프라 프로젝트, 유틸리티 네트워크 및 산업 시설에 이상적인 선택입니다.

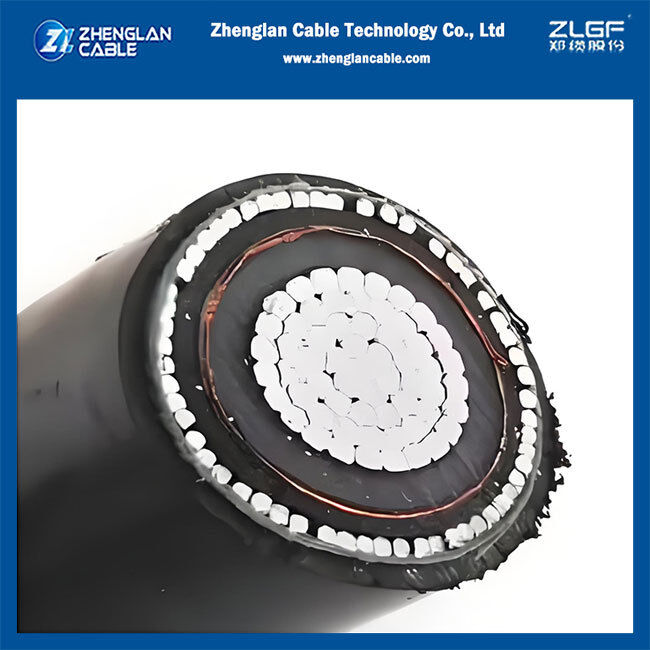

제품 구성
도체: 연선 알루미늄 (클래스 2), 매끄럽고 둥근 프로파일을 보장하기 위해 압축됨.
도체 스크린: 절연체와의 매끄러운 전기적 인터페이스를 보장하기 위한 압출 반도체 층.
절연체: XLPE (가교 폴리에틸렌), 우수한 전기적 및 열적 특성을 제공합니다.
절연체 스크린: 압출 반도체 층, 종종 금속 스크린 (예: 구리 테이프)과 결합됨.
금속 스크린: 구리 테이프 스크린
아머: 강대 아머 (STA), 충격 및 압착에 대한 강력한 기계적 보호를 제공합니다.
외부 시스: 내구성이 뛰어나고 UV 저항성이 있는 PVC 또는 PE 시스, 습기, 화학 물질 및 환경 스트레스로부터 케이블을 보호합니다.
일반적인 응용 분야
1차 및 2차 배전망
산업 단지 및 주택 단지를 위한 지하 전력 공급
케이블 덕트 및 트렌치 설치
스위치기어 및 변압기 연결과 같은 실내 응용 분야
비용 민감형 인프라 프로젝트
제조 표준 및 전압
표준: IEC 60502-2, BS 6622 또는 고객 요구 사항에 따름.
정격 전압: 6kV ~ 35kV.
코어 수: 단심 또는 3심.
기술 사양
|
매개변수 |
세부 정보 |
|
전압 범위 |
6-35 kV |
|
도체 |
알루미늄, 클래스 2 연선 |
|
절연체 |
XLPE |
|
아머 유형 |
강대 아머 (STA) |
|
외부 시스 |
PVC / PE |
|
최대 도체 온도. |
90°C (정상), 250°C (단락) |
|
단면적 |
최대 630mm² 또는 요구 사항에 따름 |
사용 가능한 변형
아머: STA (강대 아머) 및 SWA (강선 아머) 옵션 사용 가능.
시스 재질: PVC, PE 또는 HDPE.
코어: 단심 또는 3심 설계 사용 가능.
|
정상 단면적(mm²) |
근사 도체 직경(mm) |
공칭 절연체 두께 (mm) |
구리 테이프 두께 (mm) |
구리선 스크린 면적(mm²) |
근사 절연체 직경(mm) |
공칭 아머 두께 (mm) |
공칭 시스 두께 (mm) |
근사 전체 직경 (mm) |
근사 중량 (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology는 경쟁력 있는 공장 직거래 가격, 빠른 리드 타임 및 전체 유형 테스트 보고서와 함께 IEC 60502-2 인증 MV 케이블을 제공합니다. 맞춤형 견적을 받으려면 문의하십시오.
